Raspberry BOX

5. 8. 2020 Od admin 0

Přečetl jsem několik článků opěvující Raspberry ve funkci multimediálního přehrávače pro externí DA převodník. Je to opravdu hodně revoluční přístup zpřístupnit tuto počítačovou destičku všem s dokonalým popisem desky a všech připojení.

Hrál jsem z klasického notebooku a po připojení obyčejného MKP kondenzátoru do napájení USB portu se zvuk zlepšil (@Milane díky). Pak DA převodník hraje i z notebooku slušně a zvuk se zklidní. Proč nezkusit totéž a jednodušeji přímo na základní desce Raspberry ?

Bohužel nemám fotku se všemi kondenzátory, ale našel jsem napájecí místa pro USB a procesor jako takový a tam kondenzátory připájel.

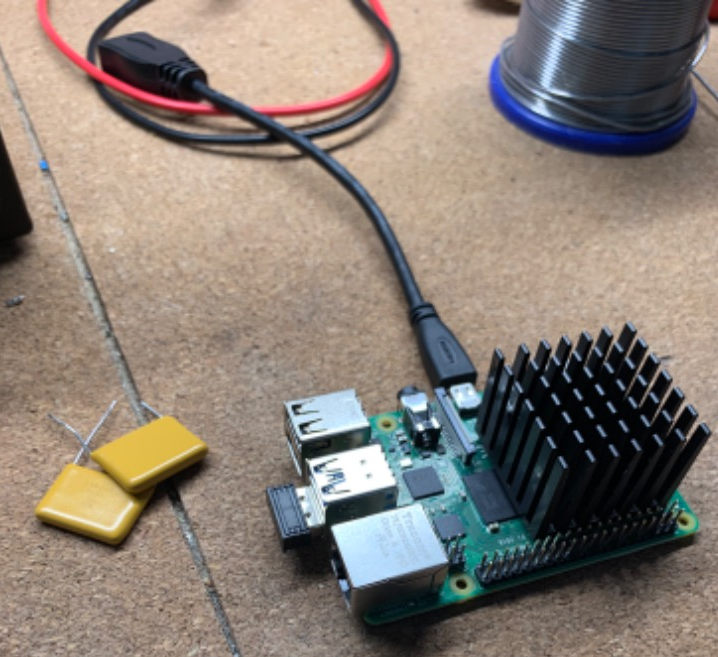

Příprava na operaci a prohledávání šuplíků, kde jsou nějaké další kondenzátory. Našel jsem i větší chladič na procesor, původní mi připadal poddimenzovaný.
Kondenzátory jsem lepil standardním vteřinovým lepidlem abych mohl brzy přidávat další.

Důležité je vyměnit standardně dodávaný pulsní zdroj za lineární, výhoda je možnost měnit při poslechu oba zdroje a vnímat rozdíly. U kondenzátorů je to jednosměrka a kupovat druhé Raspberry se mi nechělo.

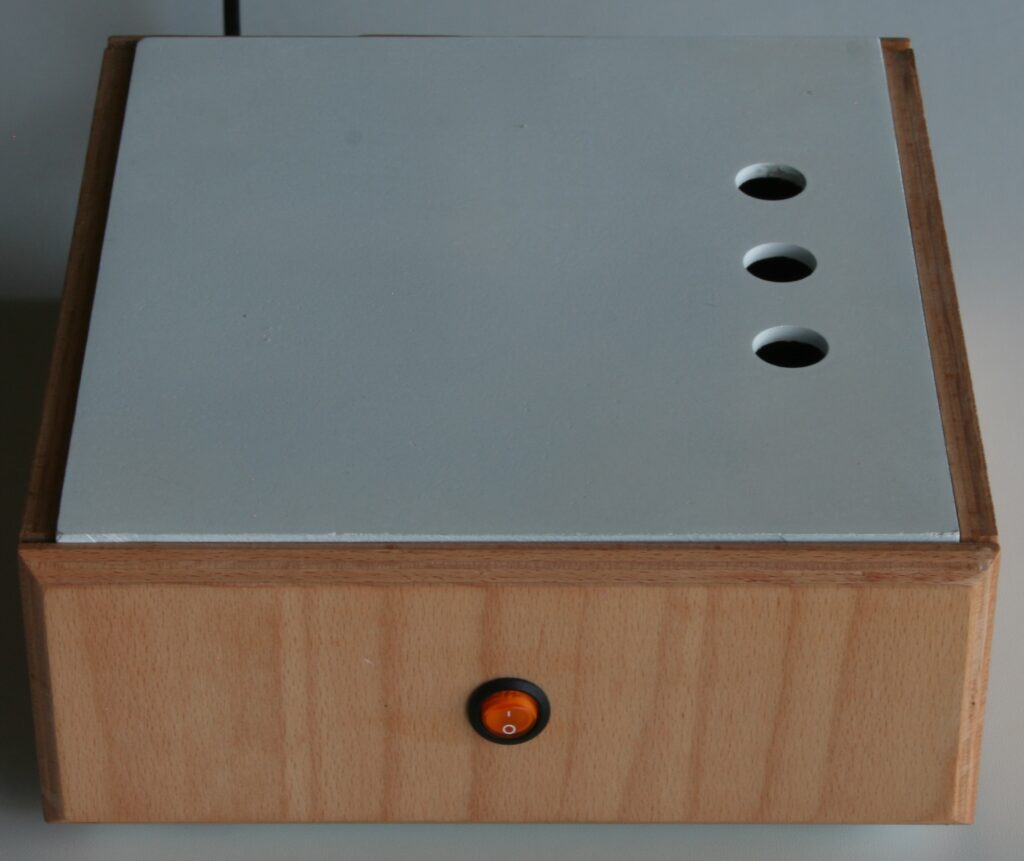

Udělal jsem i amatérskou krabičku. Jako vždy platí zásada: prototyp je ošklivý, ale pokud funguje, zůstává…

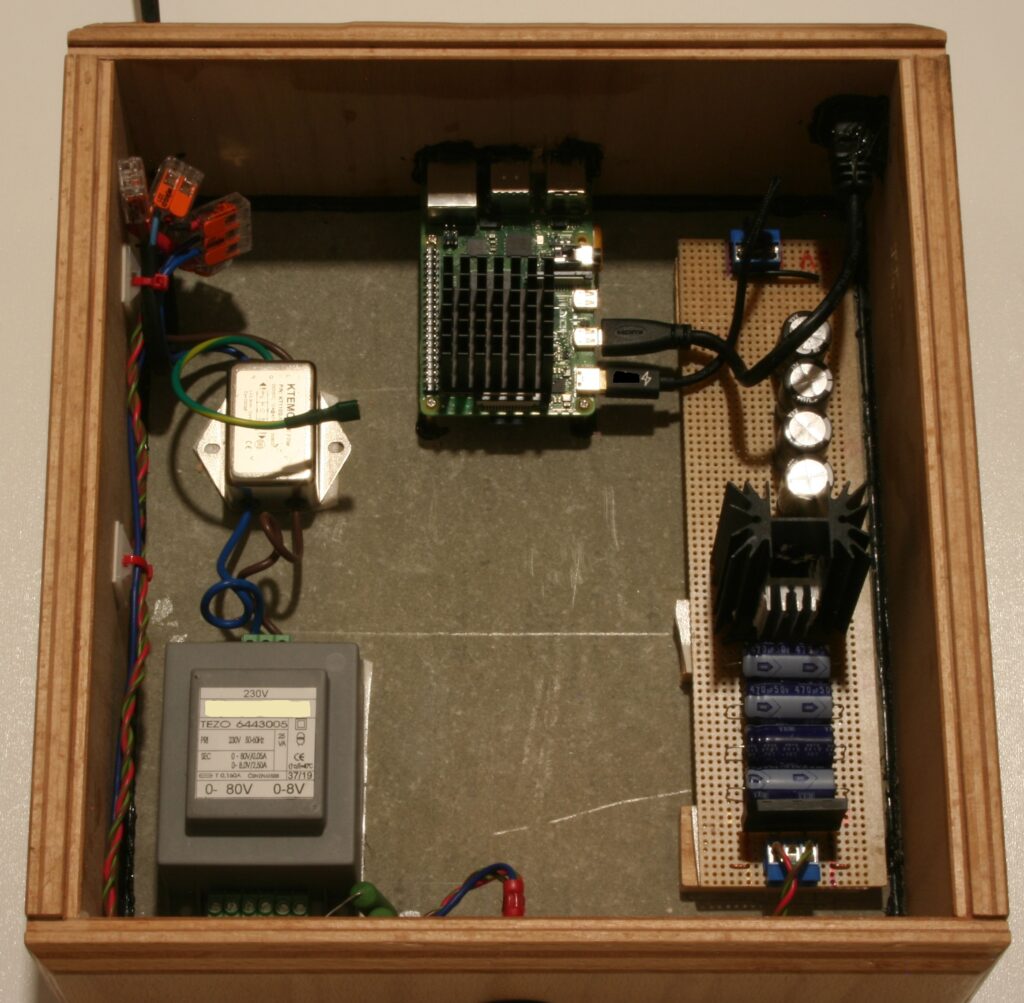

Vnitřek je umístěn na nehořlavé desce šedé barvy, 230V vede přes vypínač do EMI filtru a transformátoru. Pak jen deska stabilizátoru napájení s výstupem 5V. Koupil jsem klasický kablík USB-C a po uštípnutí použil jen červený a modrý napájecí vodič.

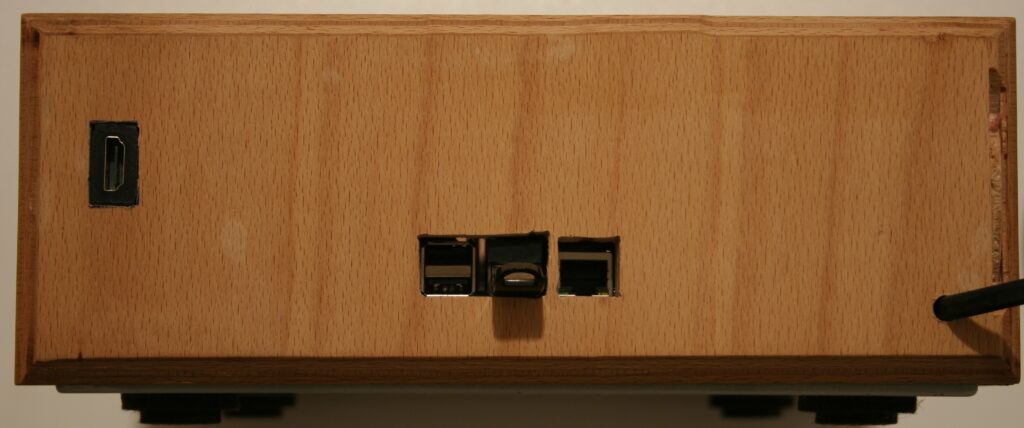

Připojení na HDMI na povrchu dřeva, ostatní zapuštěné. Zapomněl jsem udělat ústí s rádiusem, tak je okolo USB těsno a vejde se tam jen hubená flash paměť. Ještě je tam dongle pro dálkový ovladač (nic moc) kombinující klávesnici a myš.

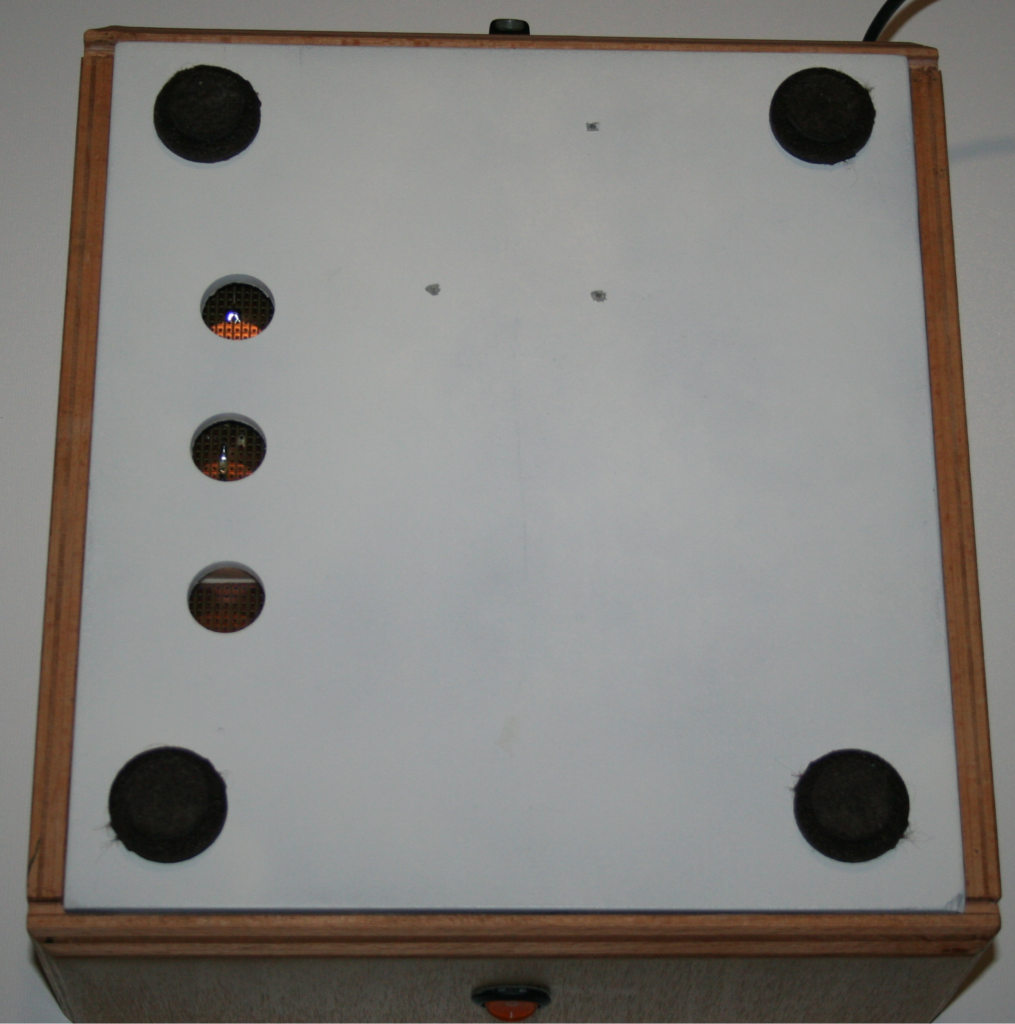

Větrací otvory jsou na stejném místě na horním i dolním panelu. Nožky gumové z materiálu potlačující vibrace.

Měl bych se teď asi rozplývat nad detailním zvukem, ale řeknu pouze to, že hraje lépe než notebook a prohrává se ctí s referenčním audiophilním počítačem za zhruba 50.000Kč.

Další možná vylepšení ?

  • Napájení bateriemi by bylo asi mnohem lepší, s proudovým odběrem Raspberry by šlo použít větší dobíjecí akumulátory a tím by odpadl šum běžného stabilizátoru napětí.
  • Varianta Raspberry 4B s pouze 4GB Ram je plně kompatibilní a fungovalo by i Volumio operační systém ovládaný z mobilu. Stačí koupit Appku za pár korun a nepotřebujete žádný display, který je zdrojem rušení přes připojený HDMI kabel. Musím počkat na aktualizaci Volumia a porovnám, stačí přehazovat SD kartu s operačním systémem. Od verze 2.806 (29.07.2020) už Raspberry 4B funguje bez problémů.Tím si můžete ušetřit připojování externího monitoru nebo display.
