Ausgangübertrager

Es gibt viele Varianten von Ausgangübertragern auf dem Markt.

Es ist in Kategorien unterteilt:

• Professionell gemacht
  • Mit glatten Blechen der Leistungstransformatoren
  • Mit dünnen Blechen, manchmal amorphe Konstruktion zur Verbesserung der Detailübertragung
• Amateurwunde
  • praktisch ähnliche Kategorien wie die professionelle Produktion, mit nur einem hohen Risiko von Wicklungsverformung oder falsch berechneten Parametern

Sie müssen einen Preis von etwa 200 EUR pro Stück akzeptieren und für bessere Herstellerpreise klettern irgendwo auf 350 EUR.

Leider ist meine persönliche Erfahrung mit vielen Audiophilen so, dass sie sich auf eine Marketingbeschreibung voller saftiger Geschichten über Leistung, Detailgenauigkeit und Klangweite fixieren. Es ist genau das gleiche wie die theoretische Diskussion von „Experten“ zum Thema Bindekondensatoren, bei denen die Preise sogar auf einer Höhe von 1300 EUR pro Stück liegen.

Ich möchte nicht leugnen, dass der Ausgangstransformator den Klang des Verstärkers beeinflusst, es scheint mir nur, dass nur ein gutes Design des Verstärkers einen Ton an den Ausgangstransformator sendet und nicht eine Gruppe von Dissimit-Instrumenten und ein Sänger, der am Mikrofonkabel erstickt. Dann macht die Investition in Transformatoren keinen Sinn oder nützt nichts.

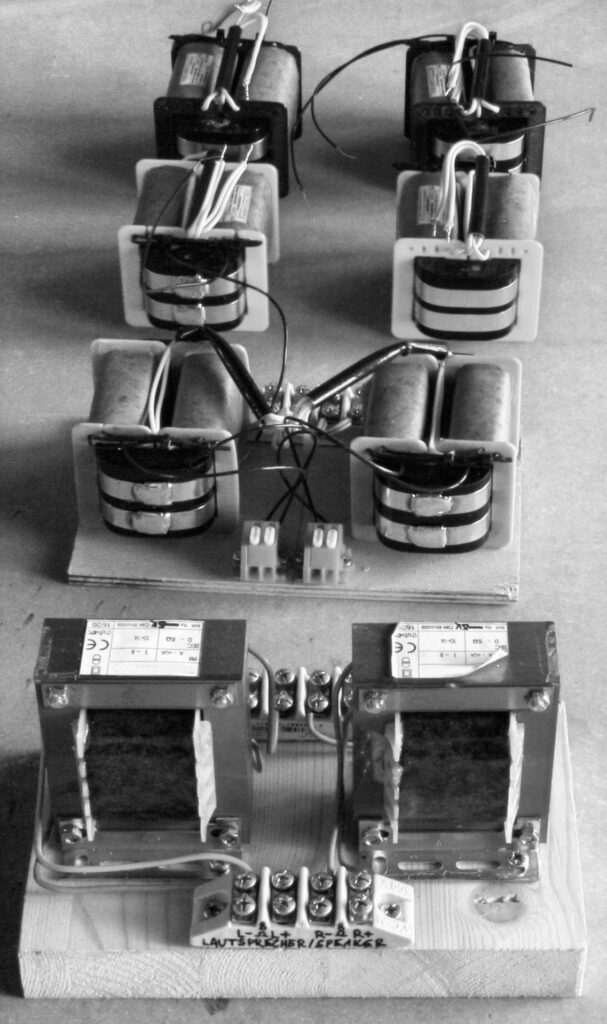

Ich nahm es in meinem Kopf eines Tages, um mein eigenes Transformator-Design zu machen und zur gleichen Zeit haben sie in einem professionellen Unternehmen hergestellt, wo die Beschichtung nicht gegenstanden mechanischen Resonanzen und anderen Manifestationen, wenn jemand in gutem Glauben wickelt die Beschichtungen manuell. Leider bedeutet dies überraschend hohe Entwicklungs- und Testkosten, da es kein Rezept dafür gibt. Es ist notwendig, verschiedene Varianten der Rending, eine Kombination von Materialien und Hämmern zu machen, um den Heiligen Gral zu entdecken.

Das Wesentliche ist, dass ich elektrische Parameter wie Übertragungseigenschaften, Verzerrung und Bedienbarkeit messen kann, aber leider kann das Detail des Klangs nicht mit Messgeräten gemessen werden. Hier ist es notwendig, immer wieder Tests auf meine Referenz gesetzt zu hören, um eine Meinung zu machen, und dies ist sowohl ein subjektiver als auch ein langer Prozess.

Ich werde versuchen, diesen Weg zu teilen, und wenn ein Wunder gelingt, dann sollte es kein Problem sein, ein paar weitere Stücke für wahre Enthusiasten zu machen.

Zwei Monate später:

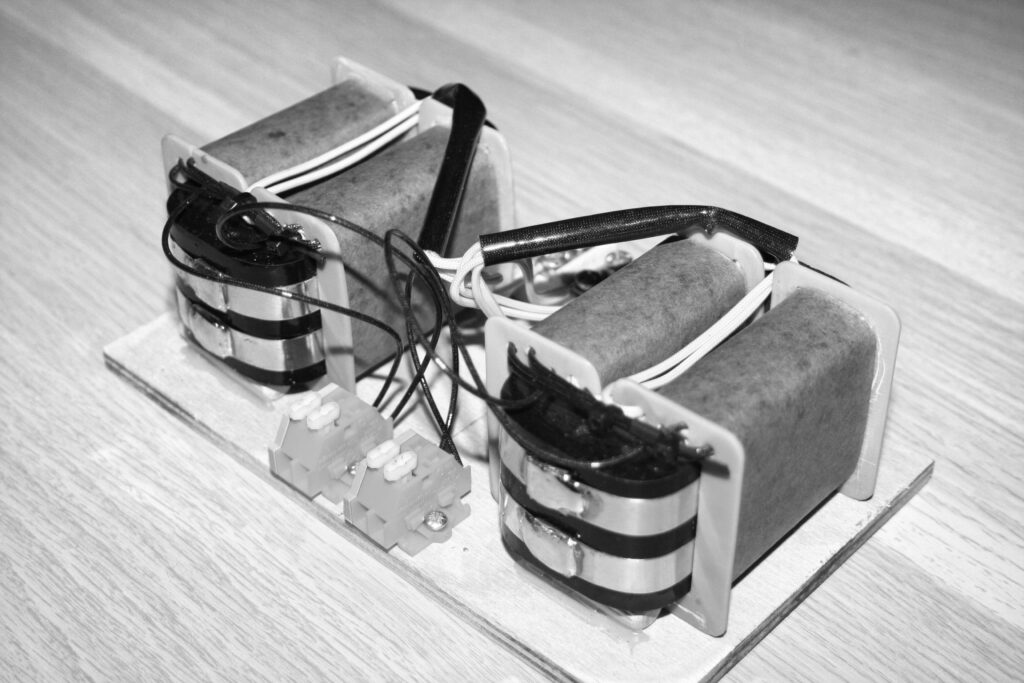

Nach langer Tortur, Messung und Stundenlangem Hören entschied ich mich für die Ausgangstransformatorvariante, die die perfekte Balance zwischen elektrischen Parametern und Klang bietet, die nach den ersten Tönen überzeugt. Die größte Veränderung gegenüber dem Referenz-EI-Transformator, der weich und subtil klingt, ist die Verwaltung von Höhen. Diese sind prickelnd, sie sind schön vor den mittleren Bass geschoben und geben genaue Informationen darüber, dass der Sänger mit dem Mikrofon wirklich an der Spitze der Band steht. Sie sitzen und genießen die gestressten Details in der Musik und freuen sich auf die Schneebesen des Schlagzeugers und die Klappen der Blasinstrumente.

Lesungen:

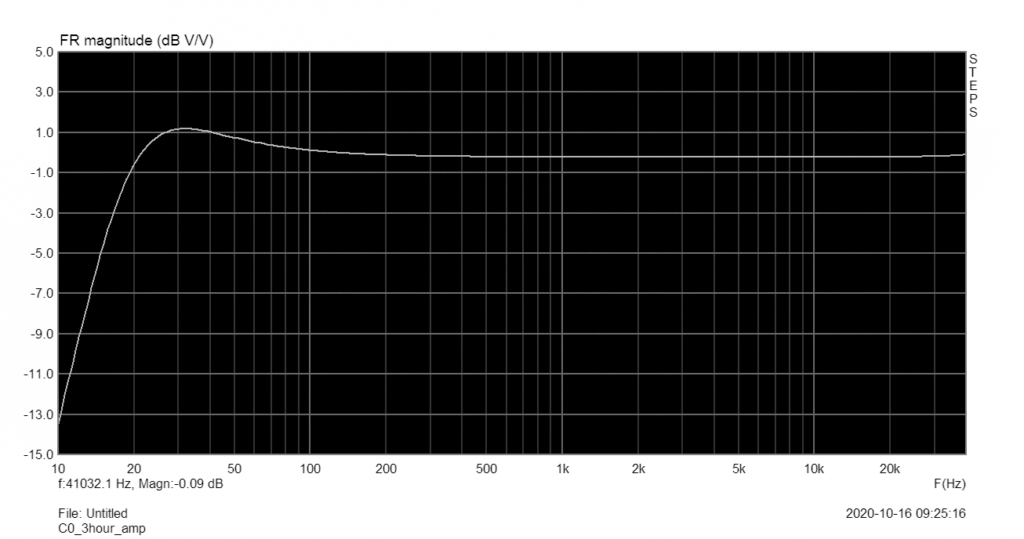

Dieser Transformator fällt überhaupt nicht -3dB in das 20Hz-20kHz Akustikband! Der Transformator ist in der Lage, Frequenzen bis zu 40kHz von 20Hz zu übertragen. Leider kann ich mit meiner Technik (DAC Steinberg mit USB-Schnittstelle) nicht oben messen, aber es sind die hochfrequenten Eigenschaften des Transformatorkernmaterials, die die Fähigkeit des Transformators anzeigen, auch wirklich hohe Frequenzen ohne Begrenzung zu übertragen. Im Bassbereich ist der Transformator überraschend groß bei Linguisting 0.7dB bis 20Hz und spielen die Orgel. Im Allgemeinen benötigen Transformatoren ein wechselndes Signal, um Energie vom primären zum sekundären Wib zu übertragen. Hier gibt es bis zu 16Hz eine bekannte Lektion über eine Abnahme von -3dB. Bitte achten Sie nicht auf die kleine Schaufel und Bass Betonung, es wird durch den Bindekondensator gegeben.

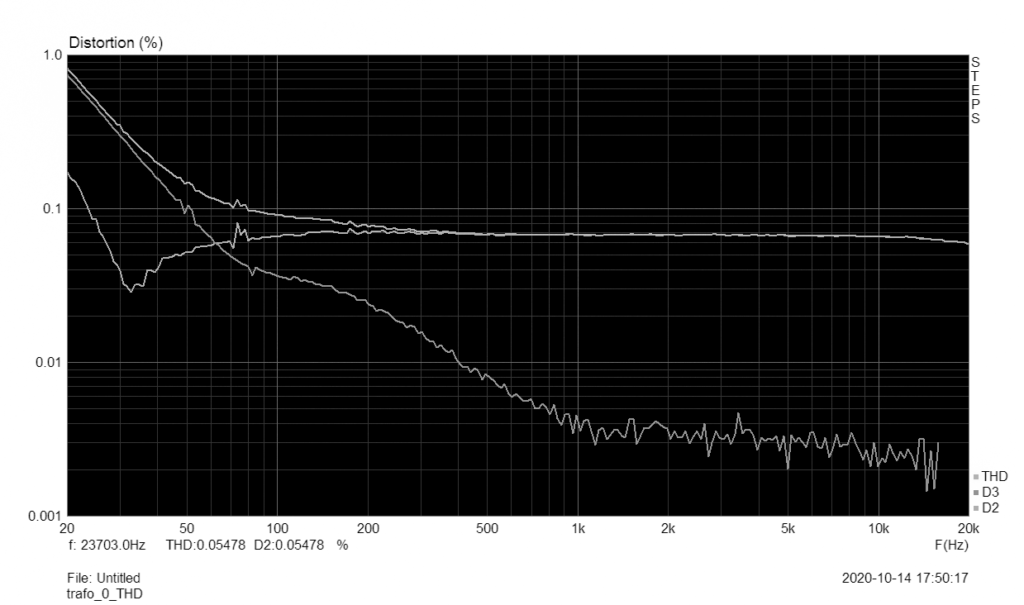

Verzerrungsrate im Akustischen Band deutlich unter 0,1% von 100Hz Frequenz. Unterhalb dieser Frequenz verzerren alle Verstärker etwa 3-5% und Lautsprecher normalerweise 30% ! Sie müssen es also nicht auf 0,8% bis 20Hz erhöhen. Aus physiologischer Sicht ist das Ohr des Hörers nicht empfindlich gegenüber tiefen Bassverzerrungen, sonst würden Sie Ihre Highend-Lautsprecher nie kaufen.

Vielleicht ein wichtiger Hinweis – was Sie in den Bildern oben sehen, ist die Verzerrung des gesamten Verstärkers mit dem Ausgangstransformator nicht nur der Transformator selbst, so dass die Verzerrung wird um ein Vielfaches kleiner/besser als die Messwerte !!!

Bisher habe ich keine Vorbereitung für die Messung von Transformatoren erstellt und zusammen mit dem Verstärker unter realen Bedingungen gemessen. Das ist fair.

Dies ist wahrscheinlich der größte Unterschied zu kommerziellen Produzenten. Natürlich, wenn ich den Ausgangstransformator aus einer niedrigen Impedanzquelle wie ihnen wecken würde, dann werden alle Kurven gerade sein und die Verzerrung (die normalerweise niemand erwähnt) wird fast Null sein.

Fazit: Dieser Transformator kann ausreichend so genannte Breitband-, Hornlautsprecher vom Typ Fostex, Lowther, AER und andere, die normalerweise eine Empfindlichkeit von 96dB/W/m haben, erpressen. Im Gegensatz zu den EI-Ausgangstransformatoren fehlte mir überhaupt kein Hochtöner, um dem Breitband zu helfen, die niedrigeren Details und die Auflösung des Großmembranwechselrichters aufzuholen. Bei der korrekten Verdrahtung des Verstärkers funktioniert dies besser als die teuren Konstruktionen, die ich zu Hause haben durfte oder viele wohlhabende Hi-Fi-Fans besucht habe. Ein großer Vorteil ist die streng kontrollierte Qualität der Kerne für militärische Zwecke (kein eBay) und das professionelle Design der Ernte, um die Stabilität aller Parameter zu gewährleisten.
