Kopfhörerverstärker E88

8. 11. 2020 Od admin Off

Ich habe verschiedene Kopfhörerverstärker selbst gebaut:

  • Klassischer Röhrenverstärker mit exzellentem 6C45P-Elektronen- und EI-Ausgangübertrager.
  • OTL (Verstärker ohne Ausgangübertrager) mit ecc83 Vorverstärkungsröhren und Leistungsröhren 6N13P/6AS7

Ich hatte nie damit gerechnet, weitere Verstärker zu bauen, aber als Teil der Entwicklung von C-Core-Ausgangübertrager hatte ich eine Variante mit einer sekundären 32ohm Spule und einer Primär entsprechenden E88CC-Elektronen: (Quelle: Datasheet Philips)

Bild aus dem Datenblatt, historisch Philips hatte absolut die umfassendste Dokumentation. Wichtig ist auch, dass es tatsächlich zwei Trioden in einem Röhre gibt.
Die Verstärkung der Röhre u=33 ist vielversprechend, was für einen einstufigen Verstärker ausreicht, um die Kopfhörer zu treibern.

Variante auf die oben gennante E88CC weit von vielen Herstellern produziert und auch heute noch erhältlich. Eine Alternative ist die russische Variante 6N23P mit den gleichen Parametern. Beide Röhrenarten habe ich reichlich Vorräte zu Hause, also warum nicht starten ?

Lass uns beginnen mit einer grundlegenden Beschreibung der Eigenschaften des Verstärkers für die Entwicklung:

  • Einstufiger Verstärker
  • Verzerrung unter 1% bei maximalem Volumen, normalerweise unter 0,5%
  • Angemessene Größe des Verstärkers, kein Monster mehr. Das bedeutet, dass man elektronische Blöcke (Unified Voltage Regulator, ST-UVR) verwendet und keine Megakonstruktionen startet. Eine Frage der Disziplin.
  • Genug Leistung, um Kopfhörer wirklich laut hören zu können.
  • Möglichkeit, XLR-4 Ausgang oder klassische Jack-Buchse 6,3 mm
  • Volumenwähler als Qualitätswiderstandsteiler mit 22 Stufen
  • Bedienung mit Kopfhörern ab 32 Ohm
    . Hier ist ein bisschen eine Komplikation mit Impedanzen von 16ohm (Ohrstöpseln) bis 600 Ohm (ich denke Beyerdynamic T1 erste Generation). Heute verwenden die meisten Hersteller 32ohm als Kompromiss aufgrund von tragbaren Playern und Mobiltelefonen. Hauptsächlich: meine zu strom hungrige Audeze LCD-3 (100ohm) muss perfekt spielen !
  • Verwendung von amorphen C-Kernen, die nur in extrem teurer Technologie verwendet werden, aber zu einem Preis unter 150 EUR/Stck. Sie müssen die Übertragung von Musikdetails sichern und alle bekannten Transistor-Kopfhörerverstärker mit Feedback schlagen.
  • Mit einem Freund könnte der Kopfhörerverstärker als perfekter Vorverstärker für seine 1kW Monoblocks fungieren, die auch für das Dickblechschweißen geeignet sind. Das muss ich auch versuchen. Mein damaliges Design funktioniert schon so und der aktueller Besitzer ist begeistert. Er hat bereits verkauft / gespendet oder nicht verwendet seinen kommerziellen chinesischen Vorverstärker.
  • Wenn es Interesse gibt, muss es für Enthusiasten als Bausatz mit so wenig Anode-Spannung wie möglich bebaubar werden. Vielleicht werden die meisten Fans den ersten Einschalten überleben.

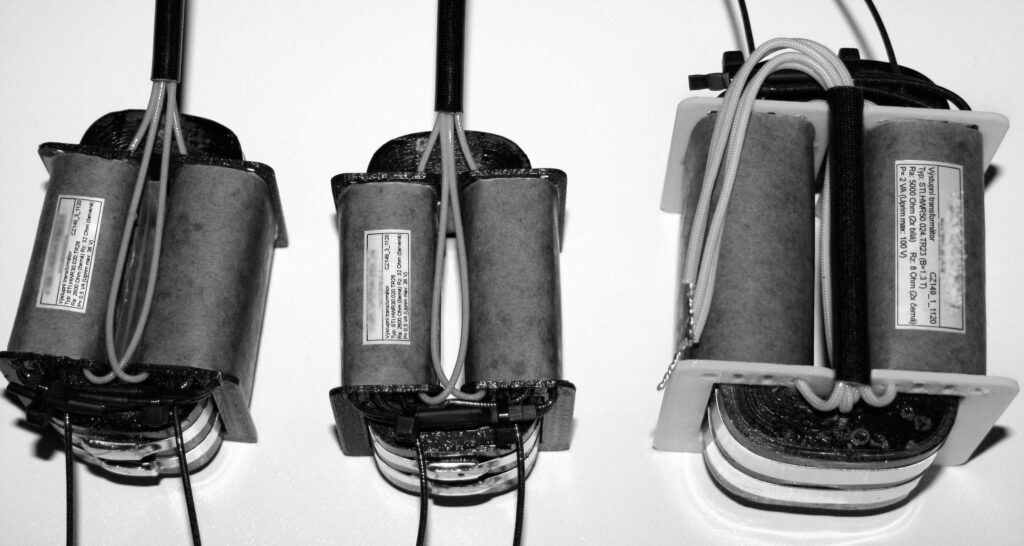

Bilder von Ausgangübertragern (diese sind zwei Kleiner von Links, auf der rechten Seite ist ein größerer Typ für Breitband-Lautsprecher mit höherer Leistung):

Ich werde die Gelegenheit nutzen, um zu zeigen, welche Entwicklungskosten mit dem Findung der richtigen Parameter des Ausgangsverstärkers verbunden sind. Leider kann nicht alles berechnet werden, und ich muss verschiedene Varianten produzieren dann messen und hören. Bei den Ausgangübertragern sind es insgesamt 800 EUR und 10 Stunden Hörzeit verbracht. Die Wahrheit ist, dass ich extrem anspruchsvoll bin und mich mit kleinen Dingen beschäftige, die für die meisten Zuhörer überhaupt nicht identifizierbar sind. Im Übertragungsbild zum Beispiel haben die Kopfhörer keine Möglichkeit, im 20Hz-50Hz-Bereich zu spielen, weil die 5cm Membran es nicht kann, aber ich möchte, dass der Verstärker es tut. Dasselbe gilt für Verzerrungen, bei denen herkömmliche Verstärker 1-3% THD bei 1kHz haben und ich es mit einer Verbesserung von 0,1% zu tun habe, um sogar Fledermausohren mit einem Gesamtwert von etwas unter 0,6% zu befriedigen.

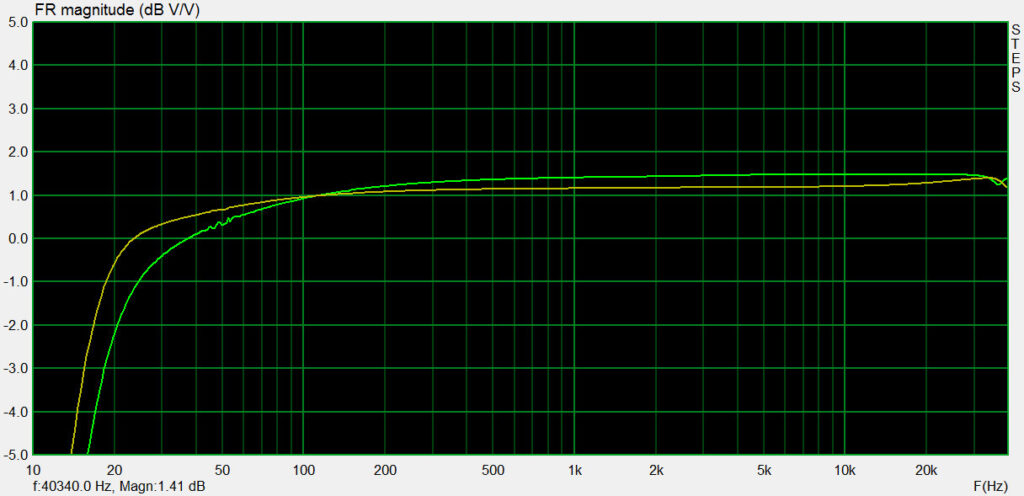

Übertragungseigenschaften, grüner Prototyp Nr.1 mit schwächerem Bass, Kurve gelb bedeutet Optimierung des Prototyps Nr. 2.

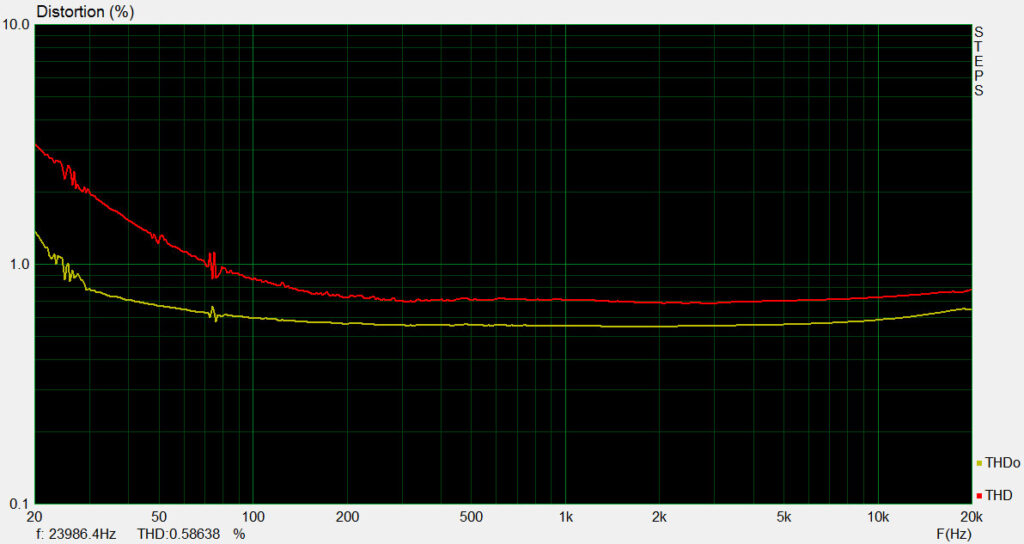

Kommerzielle Hersteller werden Ihnen nie dies zeigen: den Verlauf der Verzerrung. Roter Prototyp Nr.1, gelbkurvenoptimierter Prototyp Nr.2

Für die Rohre habe ich ein einfaches Modul gemacht, so dass ich nicht jedes Mal auf der Rohrenfassung löten muss:

Modul von Rohren mit Noval-Fassung. In der Mitte gibt es ein weiteres 8mm Loch für das Potentiometer

Ich habe auch den ST-UVR fertig gestellt, der ein wunderschön einfacher Spannungsregler mit einem allmählichen Start ist, um den anfänglichen Schock des Rohres zu entfernen. Was mir persönlich magisch ist, ist, dass das Board für die Glühschaltung und Hochspannung gleich ist, man muss nur die entsprechenden Komponenten verwenden.

ST-UVR-Leiterplattre, Variante Glühspannung 6.3V .

Ich habe Messungen durchgeführt, und die Parameter sind mehr als überzeugend.

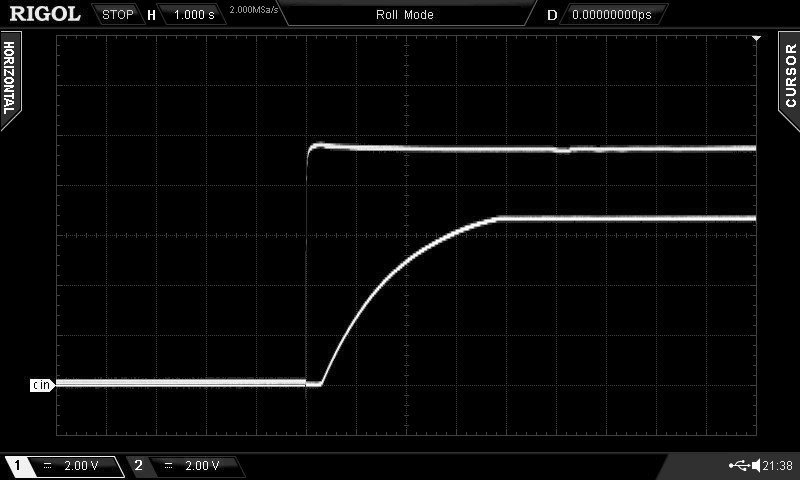

Allmählicher Spannungsanstieg von 3,6 Sekunden, obwohl am Eingang nach dem Einschalten des Schalters „schießt“, wie verrückt.

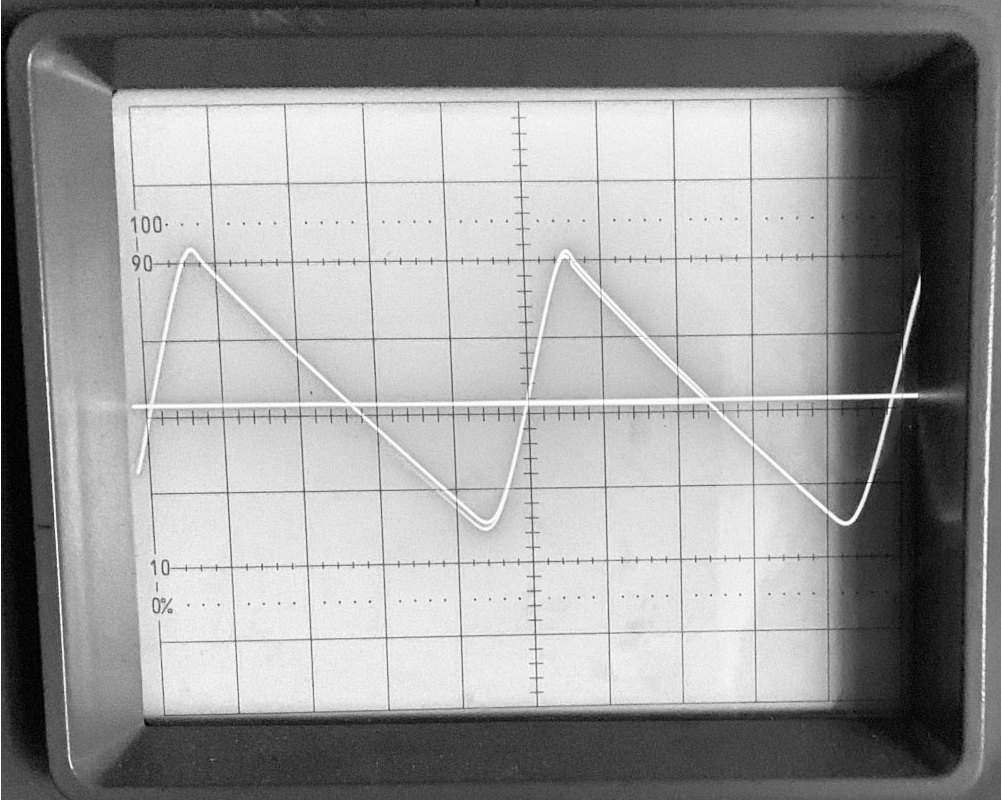

Der Versuch, die Welligkeit der Ausgangsspannung (potenzionelle brummen) zu messen, scheiterte, denn selbst wenn die Kondensatoren nicht mehr filtern können (380mV Welligkeit) am Eingang, ist die Welligkeit unermesslich niedrig (dargestellt durch eine gerade Linie). Großartig
